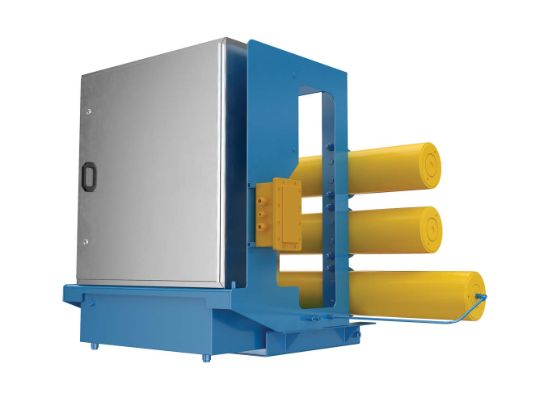

Электрогидроприводы
для кранов шаровых DN 300...1400 мм PN 1,6...16,0 МПа
Назначение: применяются для управления кранами шаровыми надземной и подземной установки.
ОПИСАНИЕ
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- УПРАВЛЕНИЕ: воздух из автономного источника или транспортируемая рабочая среда – неагрессивный природный газ с давлением запитки до 16,0 МПа.
- ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И СТАНДАРТЫ: ТУ 4145-005-66772402-2016.
- ВЫХОДНОЙ КРУТЯЩИЙ МОМЕНТ: от 4 000 Н•м до 408 000 Н•м.
- ПРИСОЕДИНЕНИЕ ПО ISO 5211: от F16 до F60.
ОСОБЕННОСТИ КОНСТРУКЦИИ
- СИСТЕМЫ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ: по желанию заказчика возможно применение привода в системах автоматического управления (системы SCADA), в том числе с использованием микропроцессорной техники.
- РАБОЧАЯ СРЕДА АККУМУЛЯТОРА: в качестве рабочей среды в аккумуляторе используется азот или другой инертный газ. В процессе эксплуатации предусмотрена возможность контроля давления и дозаправки аккумулятора газом.
- КОМПЛЕКТАЦИЯ АВТОМАТОМ АВАРИЙНОГО ЗАКРЫТИЯ: по требованию заказчика приводы могут комплектоваться автоматом аварийного закрытия крана (ААЗК).
- УПРАВЛЯЮЩЕЕ НАПРЯЖЕНИЕ: схема управления ЭГП позволяет подключаться к любому управляющему напряжению – 24В, 110В, 220В.
ЭГП обеспечивают дистационное и местное управление, в том числе:
• закрытие и открытие арматуры, остановку запорного органа в любом промежуточном положении с пульта дистационного и местного управления;
• автоматическое размыкание электрической цепи путевыми выключателями при достижении запорным органом крайних положений;
• исключение самопроизвольного перемещения запорного органа под влиянием рабочей среды.
Электрогидроприводы позволяют произвести трехкратную перестановку крана шарового в случае отсутствия электрической энергии.
При изготовлении ЭГП применяются комплектующие российских производителей.
