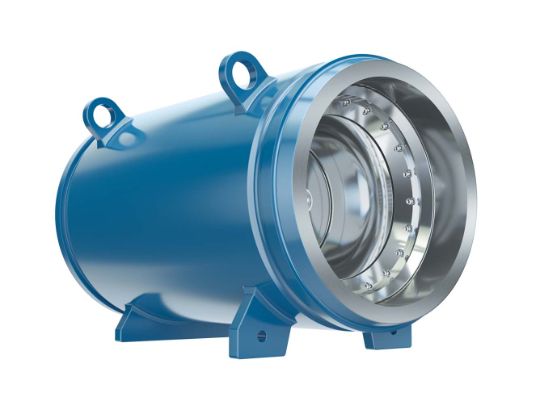

Клапаны обратные осевого потока
DN 50...1400 мм PN 1,6...16,0 МПа
Назначение: применяются в качестве защитного устройства для предотвращения обратного потока среды.
ОПИСАНИЕ
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- РАБОЧАЯ СРЕДА: до +425°С (DN 50...350 мм); до +200°С (DN 400...1400 мм). Жидкие и газообразные неагрессивные среды (природный газ, нефть, нефтепродукты и др.).
- ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И СТАНДАРТЫ: ТУ3742-042-05749375-2010 (по СТО Газпром 2-4.1-212-2008, Specification API 6D); ТУ3742-003-37961533-2015 (по Specification API 6D).
ОСОБЕННОСТИ КОНСТРУКЦИИ
- УНИВЕРСАЛЬНАЯ КОНСТРУКЦИЯ на протяжении срока службы клапан не требует специального обслуживания. При этом для проведения капитального ремонта все внутренние узлы имеют разборную конструкцию со свободным доступом к деталям.
- ИСПОЛНЕНИЕ ПРОТОЧНОЙ ЧАСТИ внутренняя полость клапанов выполнена по типу «сопло Вентури», что обеспечивает плавную посадку затвора на седло и низкий коэффициент гидравлического сопротивления.
- ЦЕЛЬНЫЙ КОРПУС основные детали клапана выполнены из поковок либо сортового проката со 100% контролем УЗК.
- ПЛАВНОСТЬ ХОДА при работе на жидких средах движение штока и золотника внутри клапана осуществляется без резких толчков за счет внутренней демпфирующей системы.
